Ensaio de capacidade de carga em pontos de ancoragem conforme NBR 16325 e NBR 6118. Comissionamento, recertificação e perícia. Laudo + ART do CREA-SP.
O Teste de Arrancamento (também conhecido como ensaio pull-out) é o ensaio técnico aplicado em pontos individuais de ancoragem ou em chumbadores para verificar a capacidade real de carga do conjunto chumbador + estrutura suporte. Diferentemente do cálculo teórico (que assume capacidade conforme tabela do fabricante e fck do concreto especificado em projeto), o teste mede o que o sistema efetivamente suporta na situação real — concreto pode estar fissurado, alvenaria pode ser de qualidade inferior à especificada, chumbador químico pode ter sido aplicado fora da janela de cura. O ensaio é a ponte entre projeto e realidade.
As normas centrais são a NBR 16325:2014 (Dispositivos de ancoragem para uso em proteção contra quedas), a NBR 6118:2014 (Projeto de estruturas de concreto), a NR 35 (Trabalho em Altura) e, como referência internacional consolidada, a ASTM E488/E488M (Standard Test Methods for Strength of Anchors in Concrete and Masonry Elements). A NBR 16325 exige teste de arrancamento por amostragem mínima (10-20% dos pontos no comissionamento, conforme classificação do dispositivo e estrutura) — a omissão invalida a certificação do sistema. Em casos de recertificação periódica, o ensaio é parte da inspeção. Em casos periciais (acidente, disputa, falha estrutural), o teste em 100% dos pontos críticos é frequentemente exigido.
A NC Engenharia, em parceria técnica com a Hook Engenharia — empresa especialista em ancoragem e fixação para construção civil, com equipe certificada em NR 6, NR 12, NR 18 e NR 35 — executa testes de arrancamento em todo o Brasil. Todo o ensaio é coordenado por engenheiro responsável técnico com ART do CREA-SP, segue a normativa brasileira vigente e usa instrumentação calibrada (extratômetro hidráulico, manômetro com certificado RBC, dispositivos de carga aferidos). Operamos em três modalidades — teste em amostragem (10-20% dos pontos para comissionamento padrão), teste completo do sistema (100%, para sistemas críticos ou recertificação rigorosa) e teste pericial (em caso de falha, acidente ou disputa contratual). Em geral, integramos o ensaio com comissionamento de ancoragem predial, linha de vida e laudo de ancoragem.
Solicite uma análise técnica preliminar sem custo.
A NBR 16747:2020 define três níveis de inspeção predial, aplicáveis conforme o porte, a complexidade e o objetivo do laudo.
Ensaio aplicado em uma amostra dos pontos do sistema, conforme exigência mínima da NBR 16325 (10% para sistemas padrão, 20% para sistemas críticos), com seleção representativa que abranja diferentes tipos de fixação e suportes. Carga aplicada conforme projeto, registro instrumental e laudo com ART.
Indicada para: Comissionamento padrão de sistema novo, recertificação anual em sistemas em bom estado, validação de retrofit pontual.
Ensaio aplicado em todos os pontos do sistema, com instrumentação calibrada e registro fotográfico de cada ponto. Carga aplicada conforme projeto, com tempo de manutenção registrado, e laudo individual por ponto. Indicado para sistemas críticos.
Indicada para: Recertificação rigorosa pós-modificação estrutural, sistemas em hospitais e indústrias críticas, sistemas com histórico de falhas.
Ensaio em contexto pericial — acidente envolvendo ponto de ancoragem, disputa contratual sobre conformidade, falha estrutural identificada. Inclui teste em 100% dos pontos da área afetada, análise causal estruturada (Ishikawa, 5 porquês), reconstituição da cadeia técnica e parecer formal apto a uso judicial conforme NBR 13752.
Indicada para: Acidente em uso, ação judicial em curso, disputa contratual, perícia para seguradora, comunicação ao Ministério Público.
O teste de arrancamento aplica-se a diversos tipos de chumbador, ponto e estrutura suporte. A Hook Engenharia, em parceria com a NC Engenharia, executa ensaios nos seguintes elementos.
Chumbadores químicos
Resina epóxi em concreto/alvenaria
Chumbadores mecânicos
Expansão por torque em concreto
Olhais
Pontos individuais com gancho
Bases planas
Plataformas em laje técnica
Fixações em concreto armado
Conforme NBR 6118
Fixações em alvenaria estrutural
Tijolo cerâmico ou bloco de concreto
Fixações em estrutura metálica
Soldadas, parafusadas, conforme NBR 8800
Ancoragens estruturais
Pontos extremos de linhas de vida
Dispositivos individuais
Avaliação ponto a ponto
Sistemas em conjunto
Avaliação coletiva do sistema
Dispositivos auxiliares
Bases, plataformas, suportes
Ensaios laboratoriais complementares
Caracterização do material extraído
A NC Engenharia em parceria com a Hook Engenharia conduz o teste em cinco etapas estruturadas, todas coordenadas por engenheiro responsável técnico registrado no CREA-SP, com ART emitida no início do contrato e instrumentação calibrada (extratômetro hidráulico com certificado RBC, manômetros aferidos, células de carga).
Reunião com o cliente, levantamento do sistema (número de pontos, tipos de chumbador, tipos de suporte), análise documental disponível (projeto original, ARTs anteriores, manual do fabricante dos chumbadores), seleção dos pontos a ensaiar conforme amostragem aplicável (Nível 1) ou definição de teste em 100% (Nível 2 e 3).

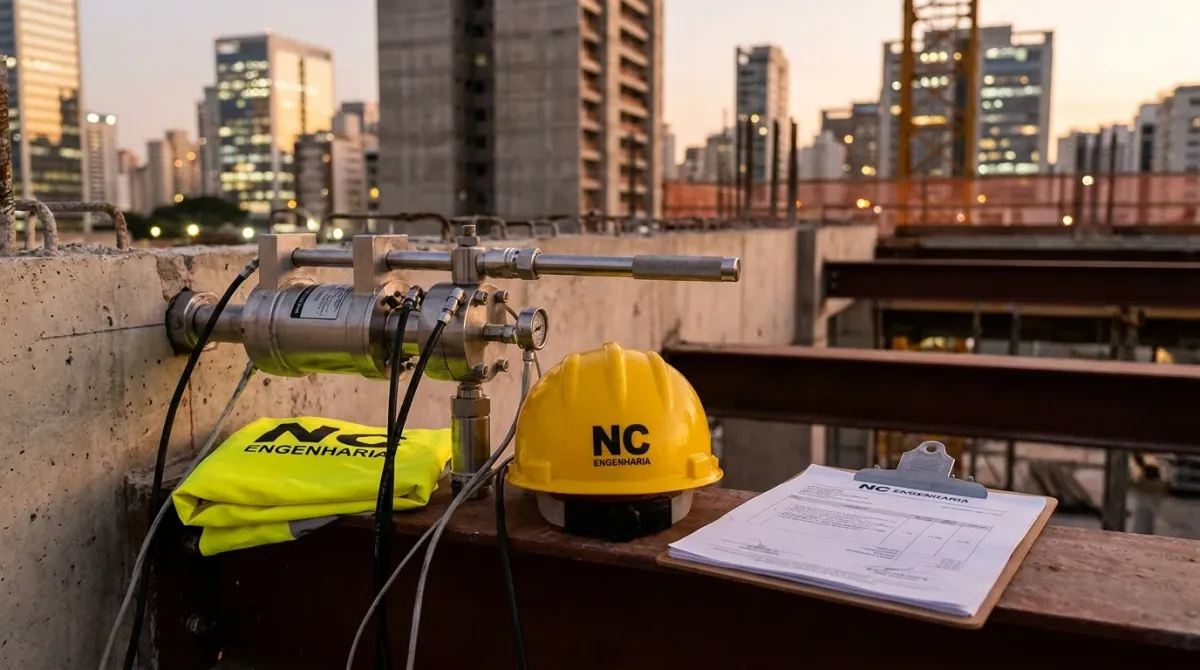

Verificação da calibração dos instrumentos (certificados RBC válidos), montagem do extratômetro hidráulico, conexão ao ponto a testar, definição da carga de ensaio conforme projeto e norma (geralmente 1,2 a 1,5 vezes a carga de trabalho, ou conforme tabela NBR 16325).

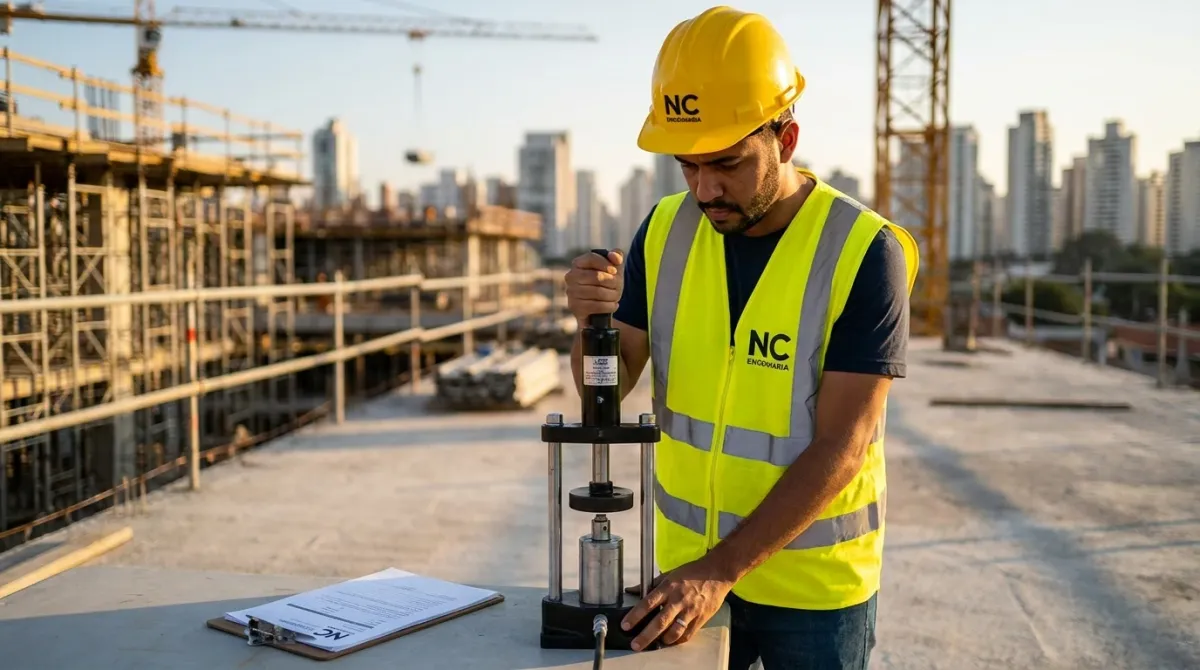

Aplicação progressiva da carga, monitoramento do manômetro e do deslocamento (quando aplicável), tempo de manutenção da carga conforme protocolo (em geral 60 a 180 segundos), registro fotográfico do procedimento e dos instrumentos durante a aplicação. Verificação da ausência de fissuração no suporte, deslocamento residual e deformação visível.
Comparação da carga aplicada com a carga de trabalho do projeto, classificação por aprovado/reprovado/em atenção, identificação de não conformidades (deslocamento excessivo, fissuração no suporte, falha do chumbador), análise causal quando há reprovação (Nível 3 — pericial).
Redação do laudo conforme NBR 16325 (e NBR 13752 quando pericial — Nível 3), com tabela de pontos testados, cargas aplicadas, resultados, registro fotográfico, certificados de calibração dos instrumentos, conclusão técnica fundamentada e emissão da ART no CREA-SP. Em casos de reprovação, recomendação de intervenção e reteste.
Resposta em até 1 dia útil. Atendimento em todo o Brasil.
Ao final do teste, o cliente recebe pacote técnico completo, em formato digital (PDF) e impresso quando solicitado. A documentação tem validade legal perante o Ministério do Trabalho, fiscalização da prefeitura, condôminos, seguradoras, em ações judiciais e em comunicações ao Ministério Público.
Laudo Técnico de Teste de Arrancamento
Anotação de Responsabilidade Técnica (ART) registrada no CREA-SP
Tabela de pontos testados com cargas aplicadas e resultados
Registro fotográfico do procedimento e dos instrumentos
Certificados de calibração dos instrumentos utilizados
Croqui de localização dos pontos testados
Análise causal estruturada em casos de reprovação (Nível 3)
Recomendação de intervenção para pontos reprovados
Norma técnica brasileira central. Define a obrigatoriedade do teste de arrancamento por amostragem em comissionamento, os critérios de aceitação, os procedimentos de ensaio e as cargas aplicáveis.
Norma para projeto de estruturas de concreto. Referência para a análise estrutural do suporte (resistência do concreto, classe de fck, condições de instalação) que afeta diretamente a capacidade do chumbador.
Norma Regulamentadora do MTE que estabelece requisitos para trabalho em altura. Exige teste de arrancamento como parte da certificação obrigatória dos sistemas de ancoragem.
Norma internacional ASTM amplamente referenciada como base técnica do teste de arrancamento. Define metodologia, instrumentação e critérios de aceitação para chumbadores em concreto e alvenaria.
A NC Engenharia atua exclusivamente com engenheiros credenciados, ART para cada laudo e metodologia documentada — o que separa um documento técnico de uma vistoria comercial qualquer.
Engenheiros credenciados no CREA-SP com ART ativa
Metodologia rigorosa conforme NBR 16747:2020
Laudos com validade legal plena
Atendimento em todo o Brasil
Visita técnica preliminar gratuita. Cotação detalhada em até 48h.
A NC Engenharia, em parceria com a Hook Engenharia, executa testes de arrancamento em todo o Brasil, com base operacional em São Paulo capital. Para regiões fora do estado, a viabilidade é avaliada caso a caso e os custos de deslocamento são apresentados na cotação.
Demais cidades, bairros e regiões mediante consulta — entre em contato para análise de viabilidade técnica e logística.
