Projeto e instalação de SPDA (Para-raios) conforme NBR 5419. Análise de risco, captação, aterramento e laudo com ART. Atendimento em todo o Brasil.
O SPDA — Sistema de Proteção contra Descargas Atmosféricas (popularmente conhecido como para-raios) é o conjunto técnico de elementos que captura, conduz e dispersa com segurança a corrente elétrica de raios que atingem uma edificação. Sem SPDA adequado, descargas atmosféricas podem causar incêndios, danos estruturais, queima massiva de equipamentos eletroeletrônicos e risco direto à vida dos ocupantes.
A NBR 5419 (em quatro partes) é a norma técnica brasileira que rege todo o ciclo do SPDA — da análise de risco (5419-2) ao projeto, instalação, ensaios e manutenção. Edificações com altura significativa, indústrias, postos de combustível, depósitos de inflamáveis, hospitais, escolas e prédios públicos têm SPDA obrigatório por normativa. Para os demais, a recomendação depende da análise de risco específica conforme a NBR 5419-2.
A NC Engenharia conduz todo o ciclo do SPDA: análise de risco preliminar, projeto técnico conforme NBR 5419-3, instalação ou adequação de sistemas existentes, medição da resistência de aterramento e emissão de laudo técnico com ART registrada no CREA-SP. Atendemos novas instalações, reformas em prédios sem SPDA, manutenção periódica obrigatória e regularização de sistemas em não-conformidade.
Solicite uma análise técnica preliminar sem custo.
A NBR 16747:2020 define três níveis de inspeção predial, aplicáveis conforme o porte, a complexidade e o objetivo do laudo.
Conjunto de captadores (Franklin ou gaiola de Faraday), condutores de descida e subsistema de aterramento. Protege contra a descarga direta na edificação.
Indicada para: Edificações novas, conformidade básica com NBR 5419.
Dispositivos de Proteção contra Surtos (DPS), equalização de potenciais, blindagens magnéticas. Protege equipamentos eletroeletrônicos contra surtos induzidos pelos raios.
Indicada para: Edificações com alta densidade de equipamentos eletrônicos, data centers, hospitais.
Combinação dos sistemas externo e interno, com análise de risco completa conforme NBR 5419-2, definição do nível de proteção (NP I, II, III ou IV) e plano de manutenção periódica.
Indicada para: Edificações de alto risco, indústrias químicas, hospitais, prédios públicos, novos empreendimentos.
Um SPDA completo da NC Engenharia abrange tanto a proteção externa (contra descarga direta) quanto a proteção interna (contra surtos induzidos). Cada elemento é dimensionado conforme a análise de risco específica da edificação.
Captadores Franklin
Hastes metálicas pontiagudas com efeito ponta
Gaiola de Faraday
Malha de captação em cobertura
Captação tipo mista
Combinação Franklin + Faraday
Condutores de descida
Cabos de cobre/aço da captação ao aterramento
Subsistema de aterramento
Hastes, malha ou anel, em solo adequado
Caixas de inspeção
Acesso para medição da resistência
DPS classe I
Proteção primária no quadro principal
DPS classe II
Proteção secundária em quadros distribuição
DPS classe III
Proteção terciária em tomadas
Equalização de potenciais
Interligação de massas metálicas
Blindagem magnética
Para data centers e equipamentos sensíveis
Sinalização técnica
Identificação visual do sistema
O ciclo completo do SPDA na NC Engenharia segue cinco etapas técnicas, com cronograma adaptado ao porte e tipo da edificação. Toda operação é coordenada por engenheiro eletricista registrado no CREA-SP, com ART emitida para projeto e/ou execução.
Levantamento técnico das características da edificação, conteúdo, ocupação, localização geográfica (densidade de descargas Ng) e definição do nível de proteção necessário (NP I, II, III ou IV).
Elaboração do projeto conforme NBR 5419-3 — definição do tipo de captação, dimensionamento dos condutores, projeto do aterramento, especificação de DPS e equalização de potenciais.
Execução do sistema conforme projeto, com mão-de-obra técnica especializada, materiais conformes (cobre, aço galvanizado, conectores certificados) e segurança operacional.
Medição da resistência de aterramento (valor máximo 10 ohms em condições gerais), verificação de continuidade dos condutores, ensaios de funcionamento dos DPS.
Emissão do laudo técnico do SPDA, registro da ART no CREA-SP, entrega do plano de manutenção periódica conforme NBR 5419-3.
Resposta em até 1 dia útil. Atendimento em todo o Brasil.

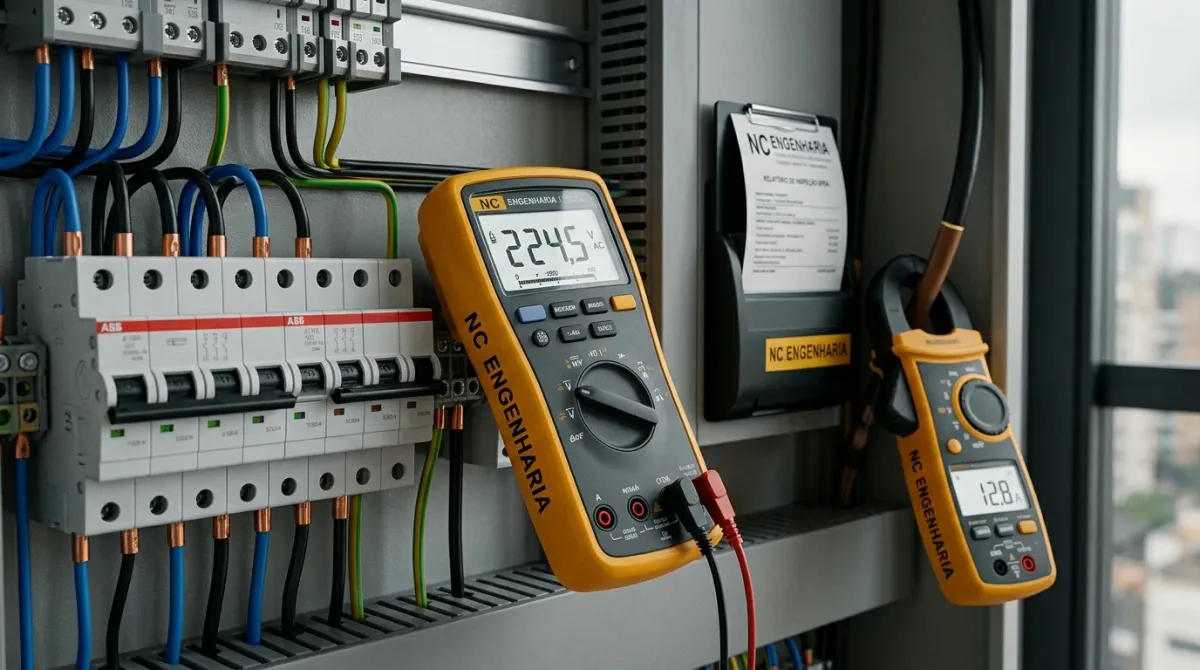

O entregável do SPDA combina projeto técnico, documentação de instalação, resultados de medições e plano de manutenção. Toda documentação tem validade legal plena para seguros, AVCB, fiscalização e regularização.
Projeto técnico do SPDA conforme NBR 5419
Memorial de cálculo com análise de risco (NBR 5419-2)
Anotação de Responsabilidade Técnica (ART) no CREA-SP
Laudo técnico de instalação com resultados de medições
Relatório de medição de resistência de aterramento
Plano de manutenção periódica conforme NBR 5419-3
Especificação técnica de materiais e componentes
As-built do sistema instalado quando aplicável
Norma introdutória que define terminologia, parâmetros gerais e estrutura do conjunto NBR 5419.
Define a metodologia de análise de risco para determinar a necessidade e o nível de proteção do SPDA.
Norma de projeto e instalação do SPDA externo — captação, descida, aterramento e proteção dos ocupantes.
Norma para proteção interna — DPS, equalização de potenciais, blindagem, proteção de equipamentos eletroeletrônicos.
A NC Engenharia atua exclusivamente com engenheiros credenciados, ART para cada laudo e metodologia documentada — o que separa um documento técnico de uma vistoria comercial qualquer.
Engenheiros credenciados no CREA-SP com ART ativa
Metodologia rigorosa conforme NBR 16747:2020
Laudos com validade legal plena
Atendimento em todo o Brasil
Visita técnica preliminar gratuita. Cotação detalhada em até 48h.
A NC Engenharia executa projetos, instalações e laudos de SPDA em todo o Brasil, com base operacional em São Paulo. Atendemos edificações residenciais, comerciais, industriais, hospitais, escolas e instalações públicas. Densidade de descargas atmosféricas (Ng) considerada por região.
Demais cidades, bairros e regiões mediante consulta — entre em contato para análise de viabilidade técnica e logística.
